Van eerste schets tot technische terreinindeling

Voor een vergunningaanvraag of productieproces is vaak meer nodig dan één algemene plattegrond. Daarom kan een terreinplan worden uitgewerkt in verschillende versies, afgestemd op het doel en de gebruiker.

Door informatie over meerdere tekeningen te verdelen, blijft iedere plattegrond duidelijk en praktisch bruikbaar.

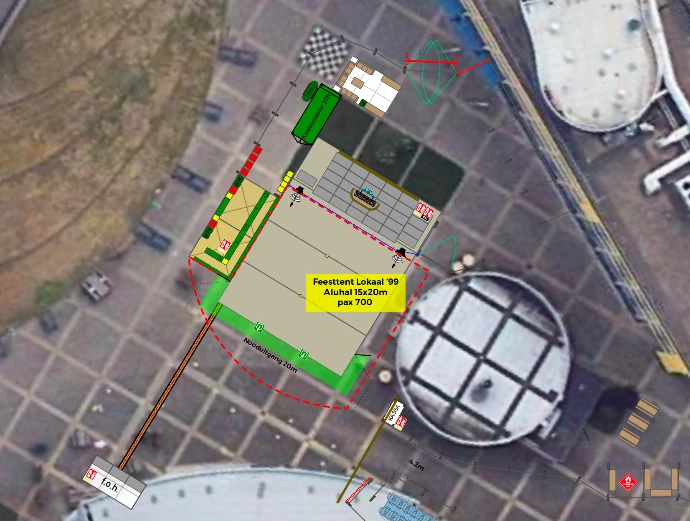

Ik kan een bestaande indeling technisch uitwerken, maar ook vanaf een eerdere schets of leeg terrein meedenken over een nieuwe opzet.

Daarbij kijk ik onder andere naar routing, bereikbaarheid, veiligheidsafstanden, noodroutes, publieksstromen en de positie van podia, horeca, sanitair, backstage en andere voorzieningen.

Doordat ik zelf ervaring heb binnen evenementenproductie, kijk ik niet alleen naar hoe een terrein er op papier uitziet. De indeling moet tijdens de opbouw, uitvoering en afbouw ook daadwerkelijk werken.

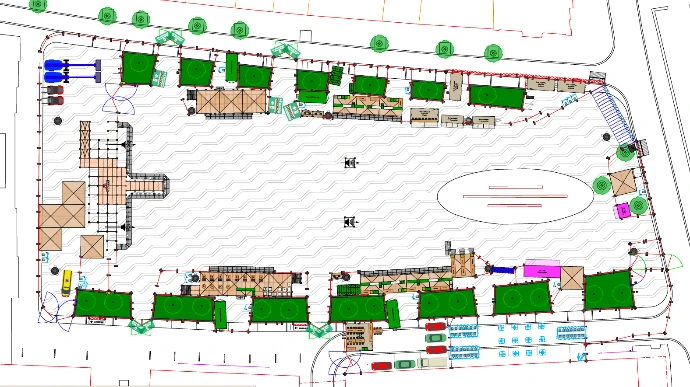

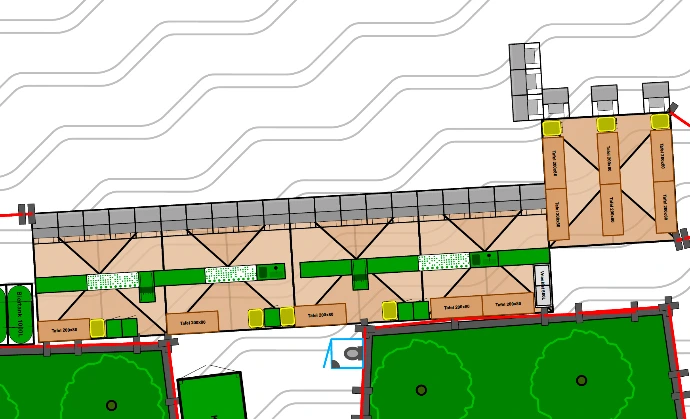

Technische plattegronden worden op schaal uitgewerkt en voorzien van de informatie die voor het project nodig is. Afhankelijk van de beschikbare gegevens kan ik werken vanuit bestaande CAD-bestanden, maatvoering, luchtfoto’s, schetsen of tekeningen van eerdere edities.

De plattegronden worden voornamelijk als PDF opgeleverd, zodat ze eenvoudig gedeeld kunnen worden met gemeenten, leveranciers, veiligheidsdiensten, crew en andere betrokken partijen.

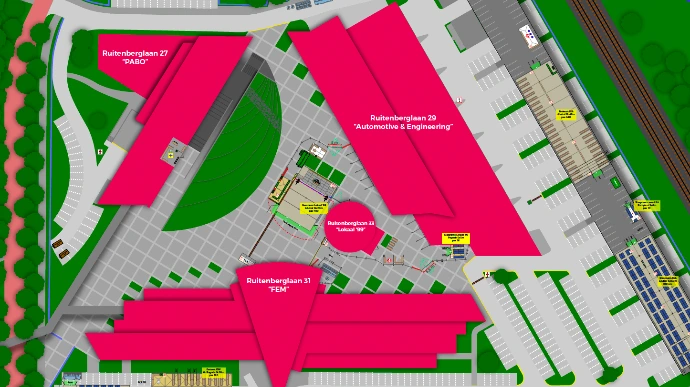

Naast technische tekeningen kan ik ook visuele plattegronden maken in Adobe Illustrator.

Deze zijn minder gericht op maatvoering en technische details en juist bedoeld om informatie op een duidelijke en aantrekkelijke manier over te brengen. Bijvoorbeeld als bezoekersplattegrond, communicatiemiddel of onderdeel van de signing.

Technische en visuele plattegronden zijn twee verschillende uitwerkingen, ieder met een eigen doel en uitstraling.
